系統架構:

由環境監測元件和運算控制元件所組成的硬體,如圖一所示,再搭配流程控制軟體組成一個完整的系統。每個環境監測元件透過無線網路的方式連接到運算控制元件,將每處環境的數值傳給運算元件,再由運算元件計算出最佳的環境狀態,進而控制電力、空調或風扇…等周邊系統。

圖一:環境監控系統方塊圖



圖二:環境監控系統實際架設情況

上圖二是環境監控系統實際架設的情況,分別配有不同ID的兩個環境監測元件,圖下方有一個配置網路的運算控制元件。因此,運算控制元件可以收到來自不同ID的環境監測數值,搜集道這些數值後可針對環境變化進行最佳化的運算,調整適當的電力控制或空調系統。圖三是用來監測環境的元件方塊圖,由Arduino控制器做為元件的核心處理器,晶片上提供常用的通訊介面,因此相當方便再搭配周邊的感測元件。圖四是元件的實體電路。



圖三:環境監測元件的內部方塊圖

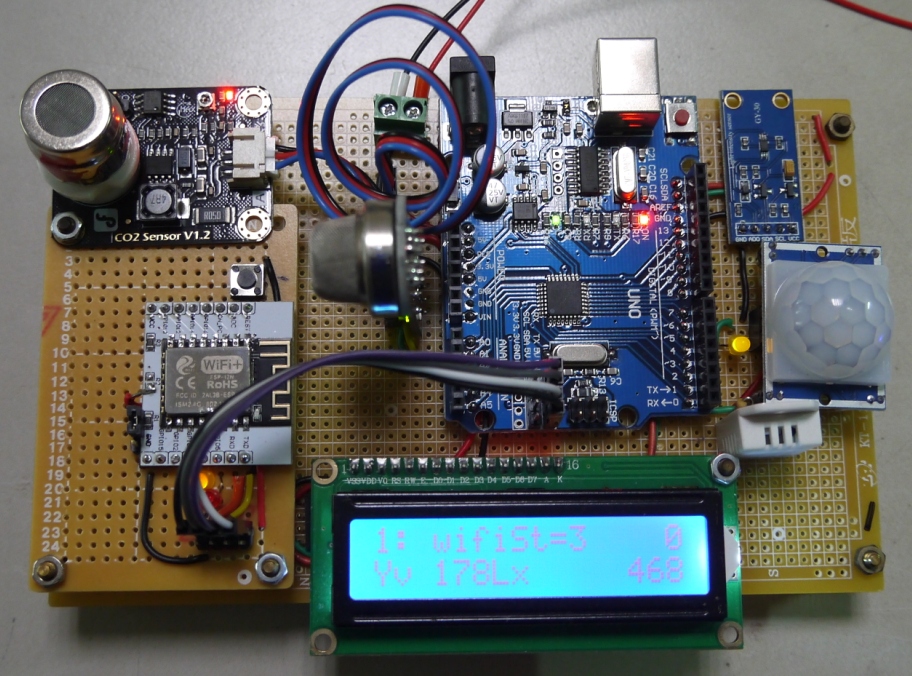

圖四:環境監測元件的實體圖



參考資料:

[2] DHT22溫濕度感測元件

[3] BH1750照度感測元件

[4] MQ135空氣品質感測元件

[5] MG811 CO2感測元件

[6] MTARDIRF-PIR人體移動感測元件

[7] ESP8266 WiFi模組 http://espressif.com/zh-hans
